합성형 라멘교

  • 공법의 개발배경
  • 공법의 개요
  • 공법의 비교
  • 공법의 원리
  • 공법의 시공순서
  • 공법의 유형 및 공사비 분석
  • 시공 Flow 제작공정

공법의 개발배경

중.소 지간 하천 횡단에 최적화 하기 위해 저형고 및 경간장을 증대 시키는 합성형 라멘교 개발
  • 이에 따른 문제점을 보완 (균열 및 안정성)
  • 힌지화 구조의 연결받침부재로 가설시 합성 전 거더 자중 및 고정하중에 의한 부모멘트 감소
  • 합성 후 라멘구조로 거동하는 경제적이며 유지관리가 양호한 합성형 라멘 공법 개발

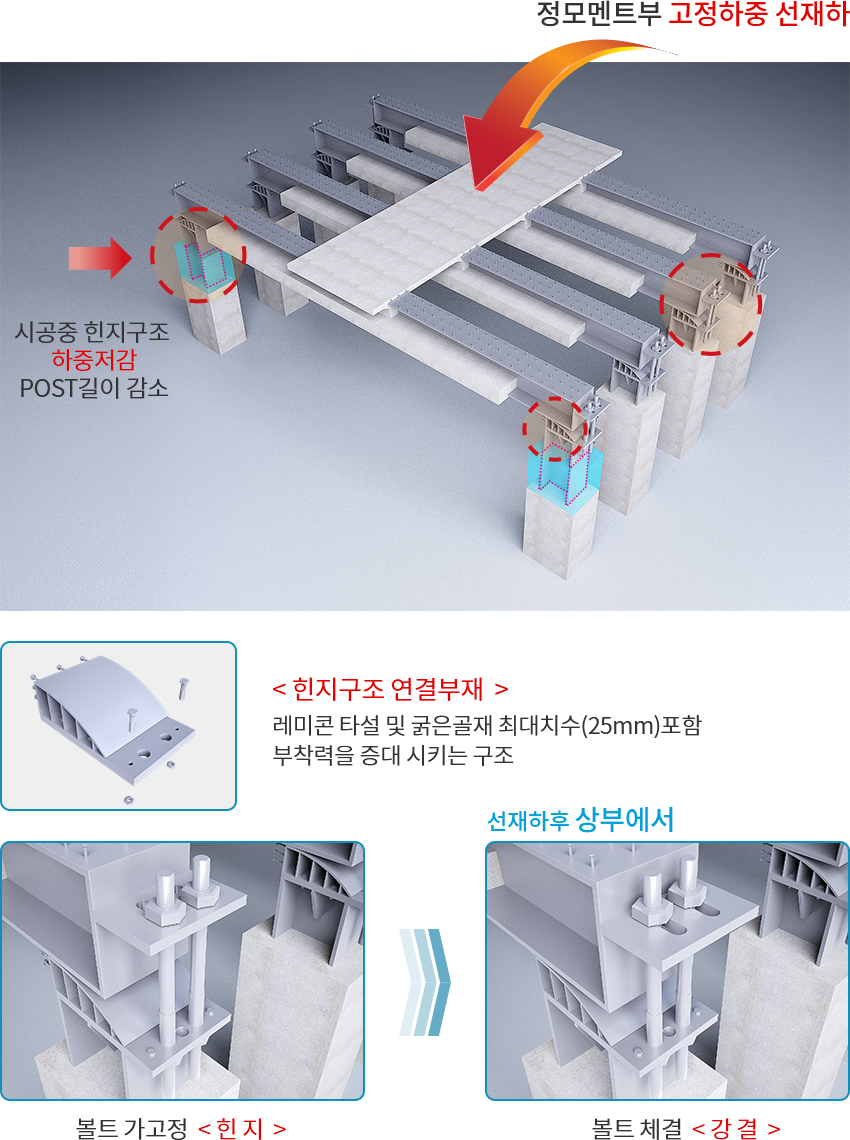

공법의 개요

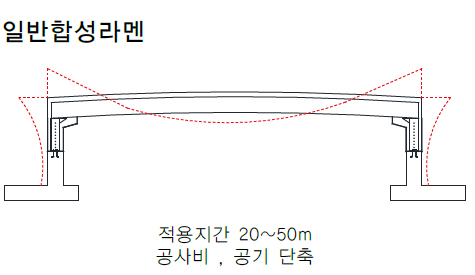

공법의 비교

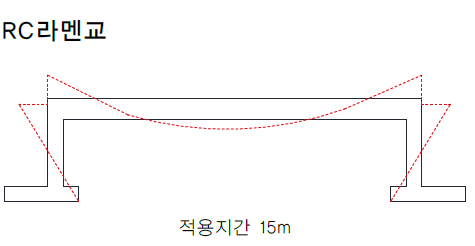

[ 강결구조 ]
  • 적용길이가 짧음 (최대지간장 15m 이내)
  • 슬래브 시공시 동바리설치 - 시공성 저하
  • 교좌장치 및 신축이음장치 등 별도의 장치가 없어 유지관리 양호
[ 강결구조 ]
  • 장지간화 20~50m
  • 통수단면 형고 제약에 용이(저형고)
  • 지점부 강결구조
  • 공장제작에 따른 품질 및 시공관리 용이
▶ 강결구조로 인한 우각부 모멘트 집중으로 균열 등 발생

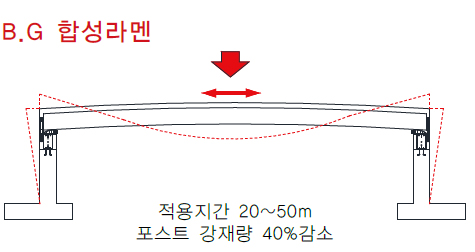

[ 정모멘트부 하중 재하 후 강결구조 ]
  • 장지간화 20~50m
  • 우각부 크랙발생 저하
  • 교대부 모멘트 감소에 따른 강재량 감소
  • 지점부 힌지구조
  • 공장제작에 따른 품질및 시공관리 용이
  • 시공중 힌지처리 및 고정하중(정모멘트부 슬래브하중) 상쇄효과로 강결구조 대비 기초 규모 감소
  • 신축, 받침장치등 불필요로 유지관리가 양호

공법의 원리

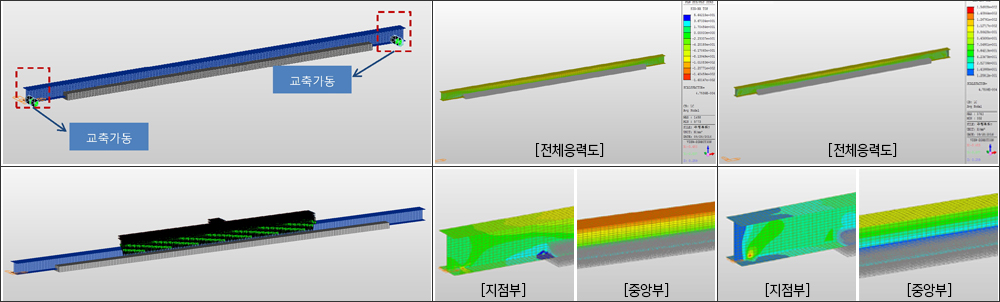

▶Boundary Condition(경계조건)

▶발생부재력 모두 허용응력 이내로 안정성 확인

▶정모멘트부 하중재하(1차 타설)

▶축방향응력 및 유효응력 모두 o.k 안정

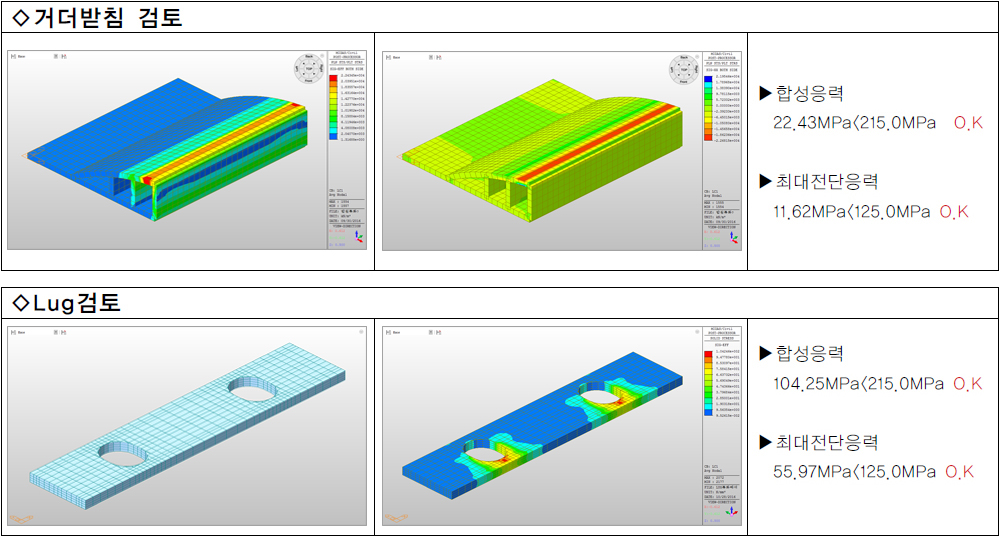

검토결과
B.G 합성형 라멘교는 지점부 교축가동으로 modeling의 차별성을 두었고, 이에 반복된 구조계산으로 정모멘트하중에 대한 수평이동변위를 3D modeling하여 최적화 작업을 하였다. FEM상세해석결과 중앙 정모멘트부 콘크리트 타설시와 전체 콘크리트 타설시 전부 허용된 응력값에 안정함을 보였고, 응력이 집중될수 있는 지점부에 수직보강재를 설치하여 허용값 이상으로 반영하였다.

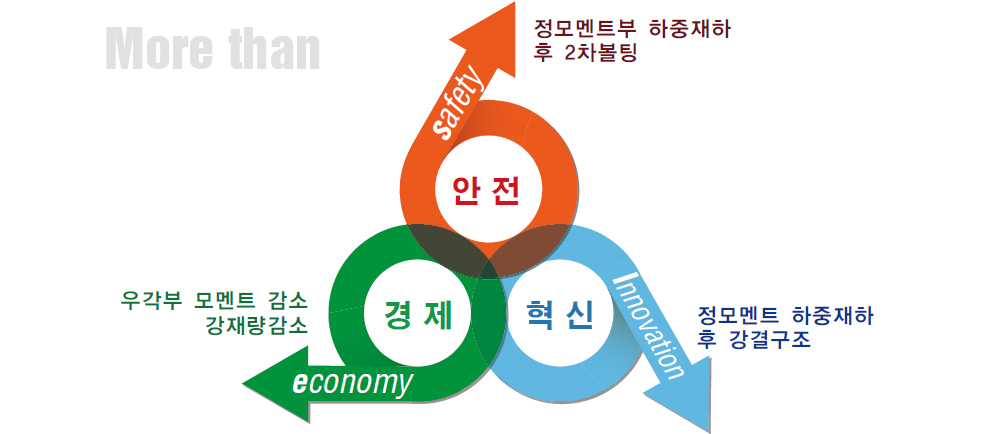

B.G합성형라멘교 key point

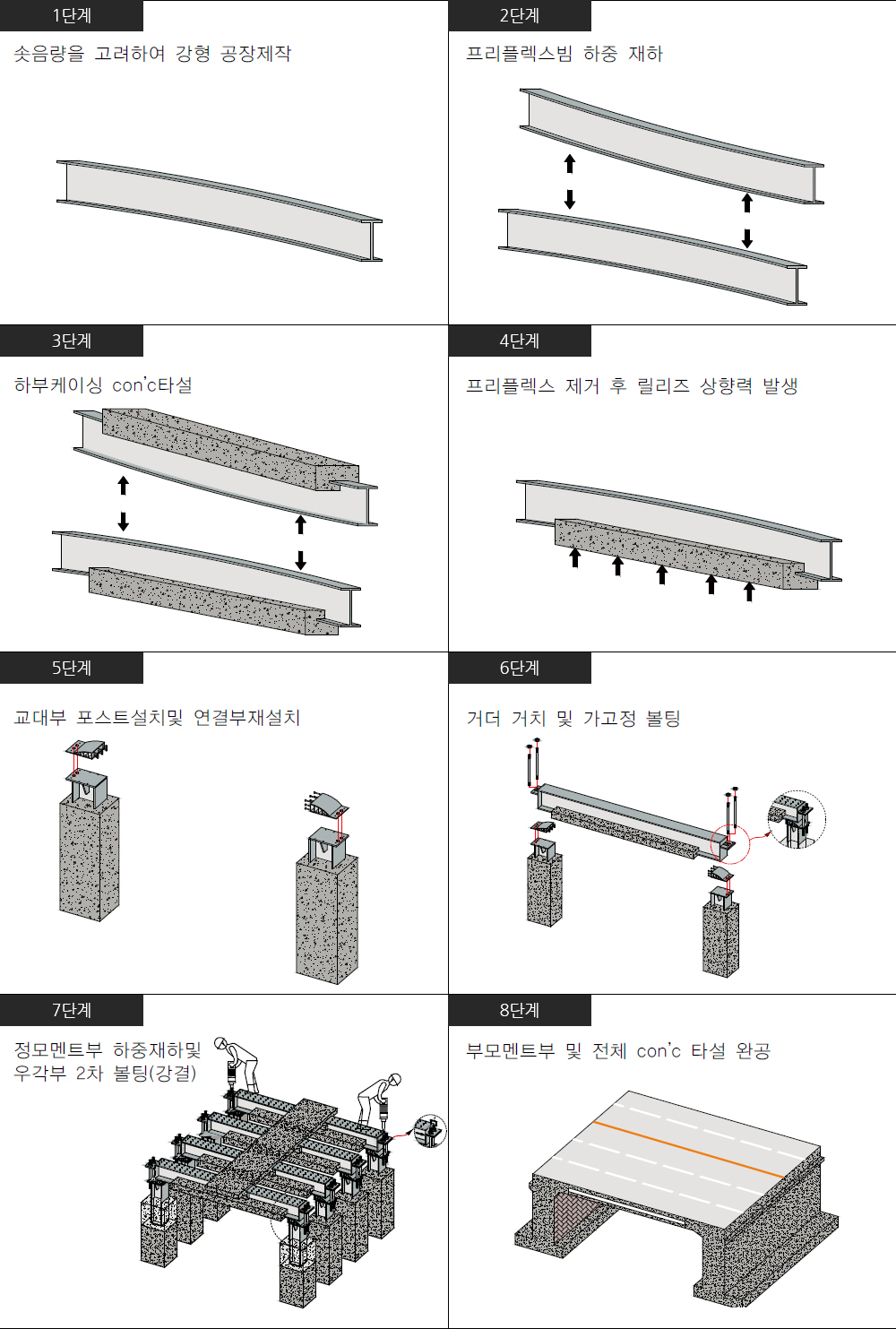

공법의 시공순서

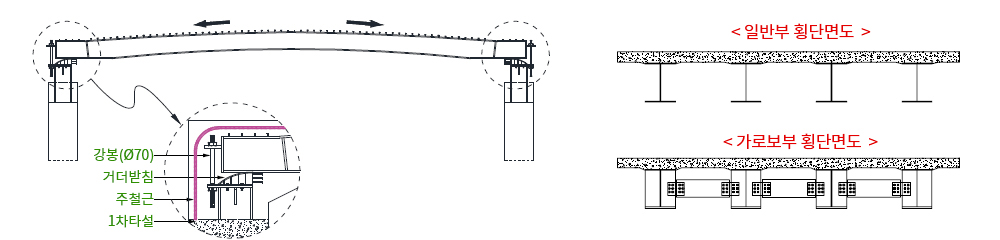

공법의 유형 및 공사비 분석

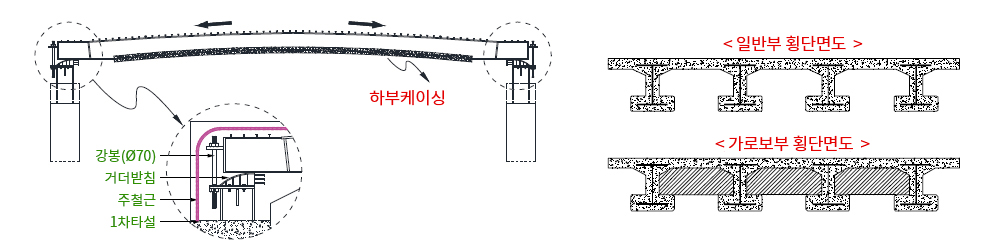

BG합성라멘교 Type-1〈General〉 일반형

◆ 장지간화, 저형고, 시공성을 고려한 매립형 강합성 라멘교

BG합성라멘교 Type-2〈Economy〉 경제형

◆ 경제성, 시공성을 강조한 노출형 강합성 라멘교

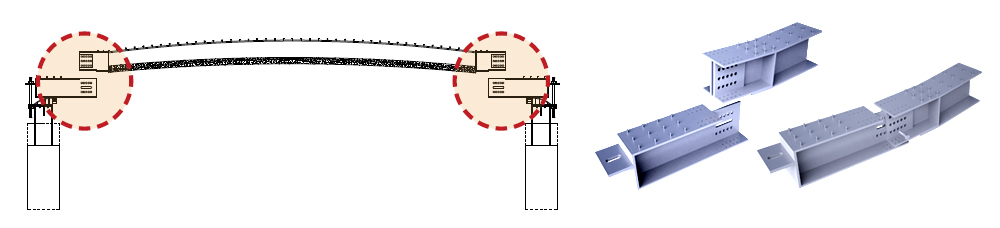

BG합성라멘교 Type-3〈Separate〉 분리형

◆ 현장여건에 따른 운반의 제약을 고려한 분절형 강합성라멘교
  경간장(M) 20 25 30 35 40
Type-1 형고 0.9 1.0 1.2 1.3 1.5
상부공사비(㎡ ) 98만원 100만원 106만원 108만원 115만원
본당(천원) 39,200 50,000 63,600 75,600 92,000
Type-2 형고 1.0 1.1 1.3 1.4 1.6
상부공사비(㎡ ) 78만원 80만원 86만원 88만원 95만원
본당(천원) 31,200 40,000 51,600 61,600 76,000
Type-3 형고 0.9 1.0 1.2 1.3 1.5
상부공사비(㎡ ) 105만원 107만원 113만원 115만원 122만원
본당(천원) 42,000 53,500 67,800 80,500 97,600

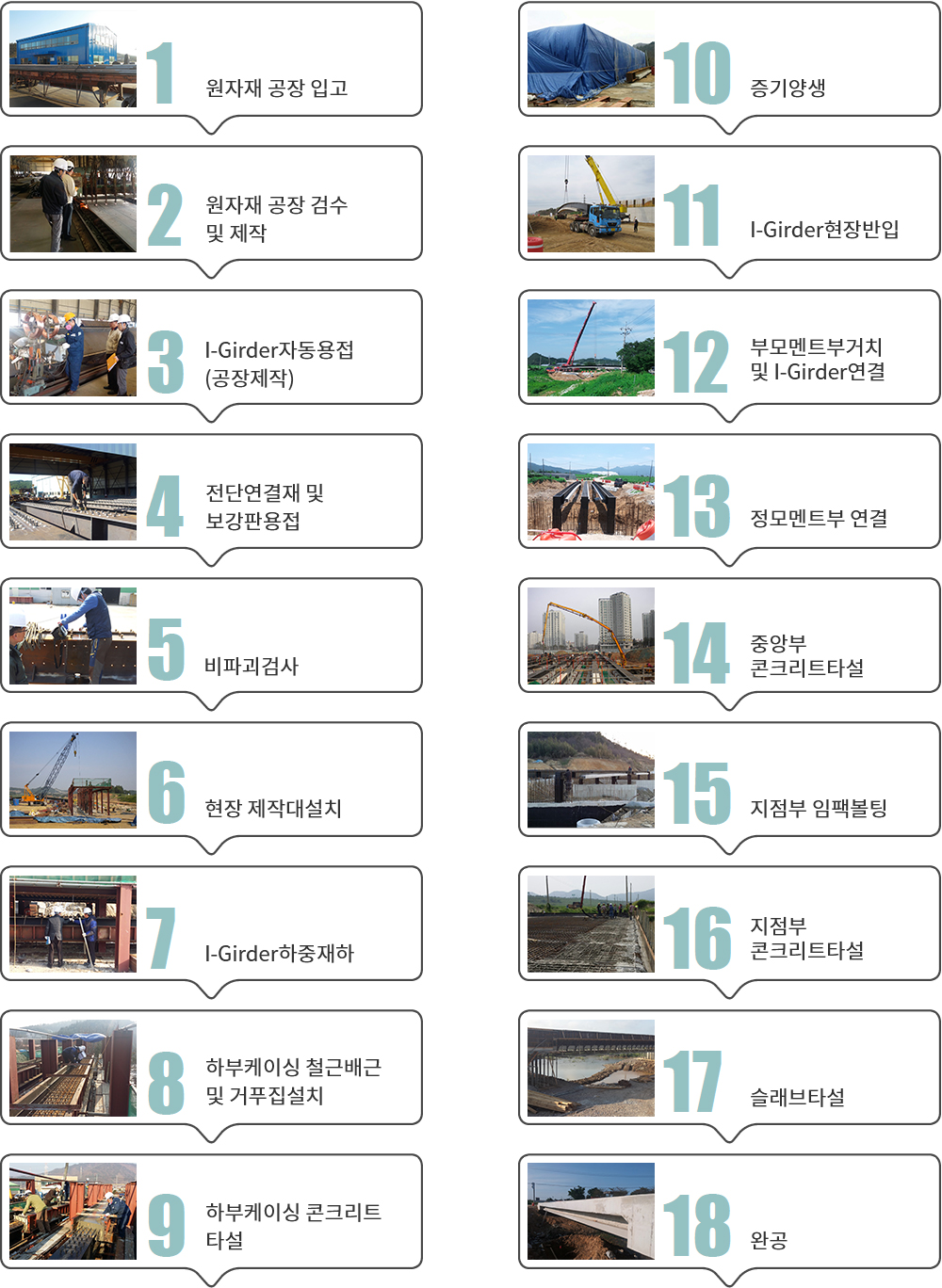

시공 Flow 제작공정

시공능력 공사사례(시공팀)

공사명 발주처 공사기간 현장사진
벽류교 (전라남도 나주시) 전라남도 나주시 2006년 05월
이화2교 (강원도 평창군) 원주지방국토관리청 2007년 12월
황석교 (경기도 용인시) 용인시 2007년 12월
탄천 소교량 (경기도 용인시) 용인시 2008년 01월
상검단교 (충청북도 충주시) 충청북도 충주시 2008년 04월
남산대교 (충청북도 괴산군) 충청북도 괴산군 2008년 10월
동작역 912공구 환승교량 (서울특별시 동작구) 서울특별시 도시기반 시설본부 2009년 02월
성복천 잠수1교 자전거도로(경기도 용인시) 용인시 2011년 04월
성복천 잠수2교 자전거도로(경기도 용인시) 용인시 2011년 06월
장산교 (전라남도 나주시) 전라남도 나주시 2011년 11월
연호소하천교 (전라남도 해남군) 전라남도 해남군 2013년 06월
