BG가설교량의 개요

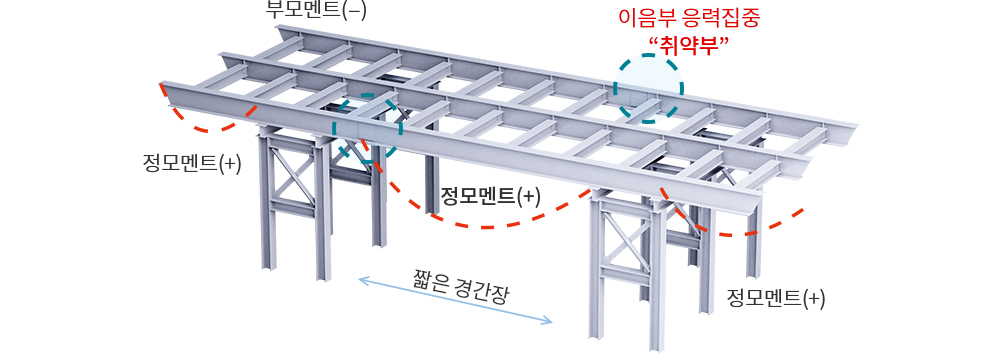

일반가설교량의 특징

• 일반가설교량의 시공성 - 하천횡단에 대한 전진작업 불가(가도설치비 별도)
• 지간 - 짧은지간(L=8.0~10.0m)에 따른 파일갯수 증가로 인한 하부공사비 과다
• 주형 이음부 응력집중에 따른 취약부 (이음부 하중 응력집중에 따른 취약성) → 이음부의 위치가 분산되고 안전에 대해 취약하다.
• 하부벤트 및 파일 과다 설치로 인한 하천 유수의 흐름과 부유물 정체에 취약

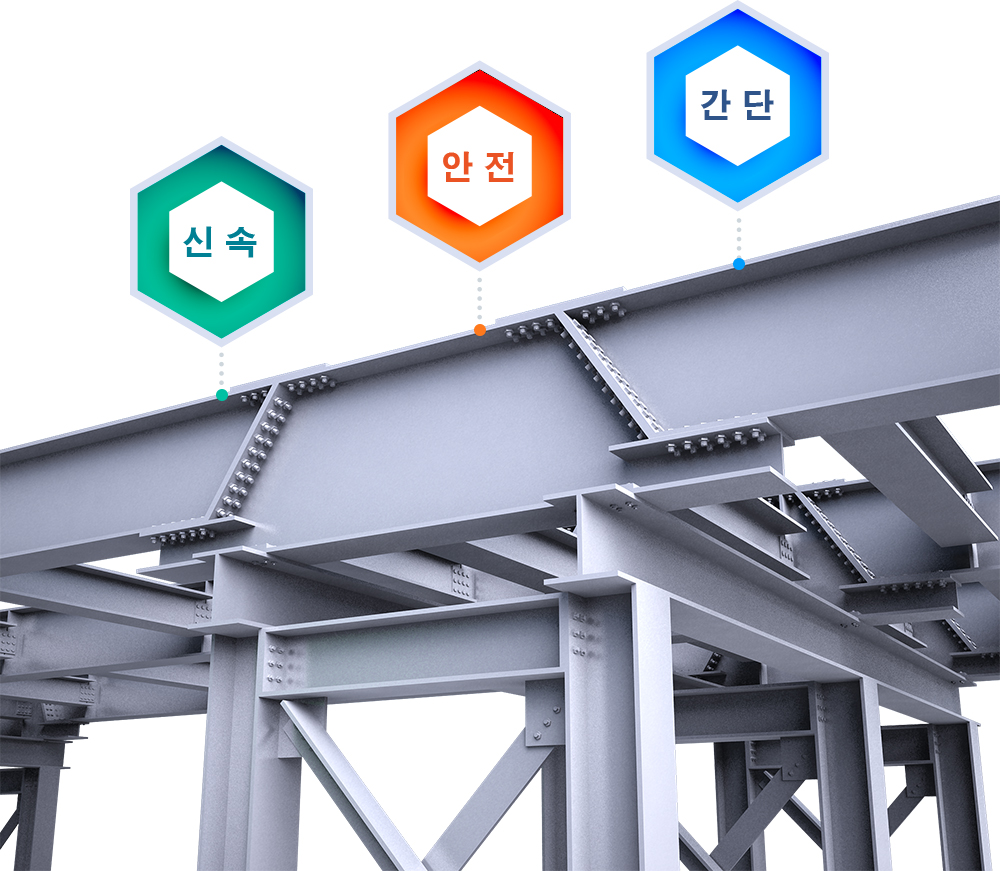

BG가설교량의 특징

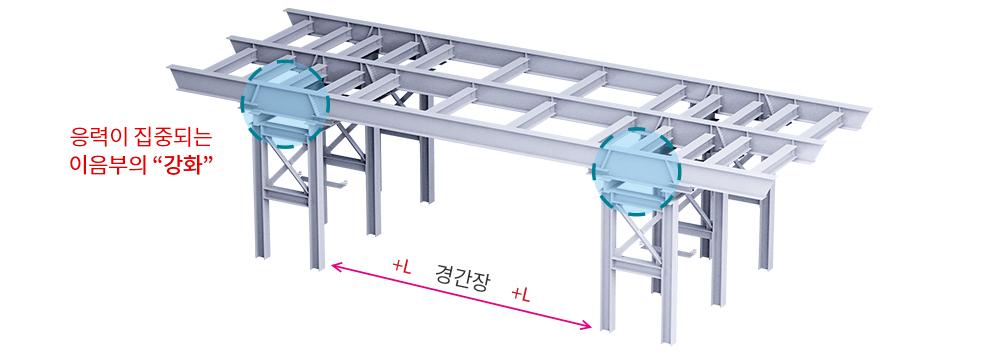

• 시공성 - 강성이 강화된 벤트는 지점부의 부모멘트를 감소시키고 별도의 공정없이 정모멘트부의 경간장을 넓힐수 있다.
• 공정의 단순화는 보다 경제적인 시공을 할 수 있다 (케이블, 인장 등 추가비용 없음)
• 강성 강화된 벤트는 응력이 집중되는 이음부를 개선함과 동시에 안전하며 신속한 시공을 할수 있다.
• 장경간에 따른 하천공사시 하천 유수의 흐름과 부유물 정체 최소화

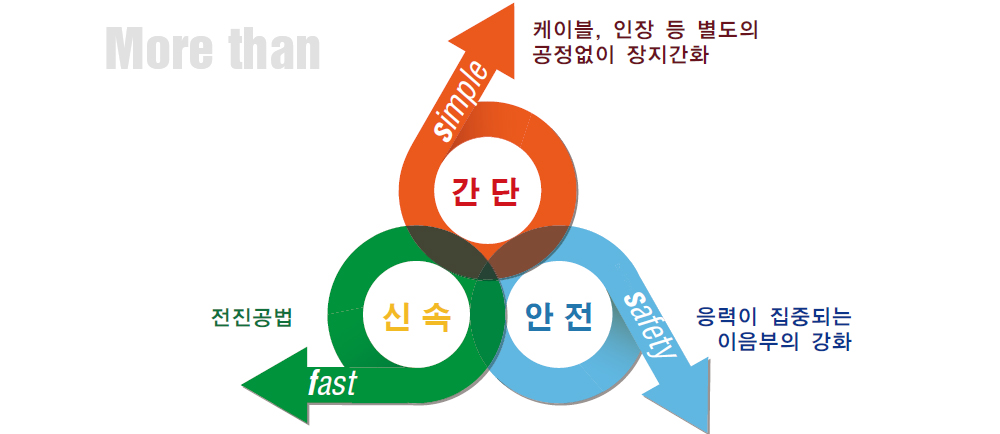

공법의 개념도

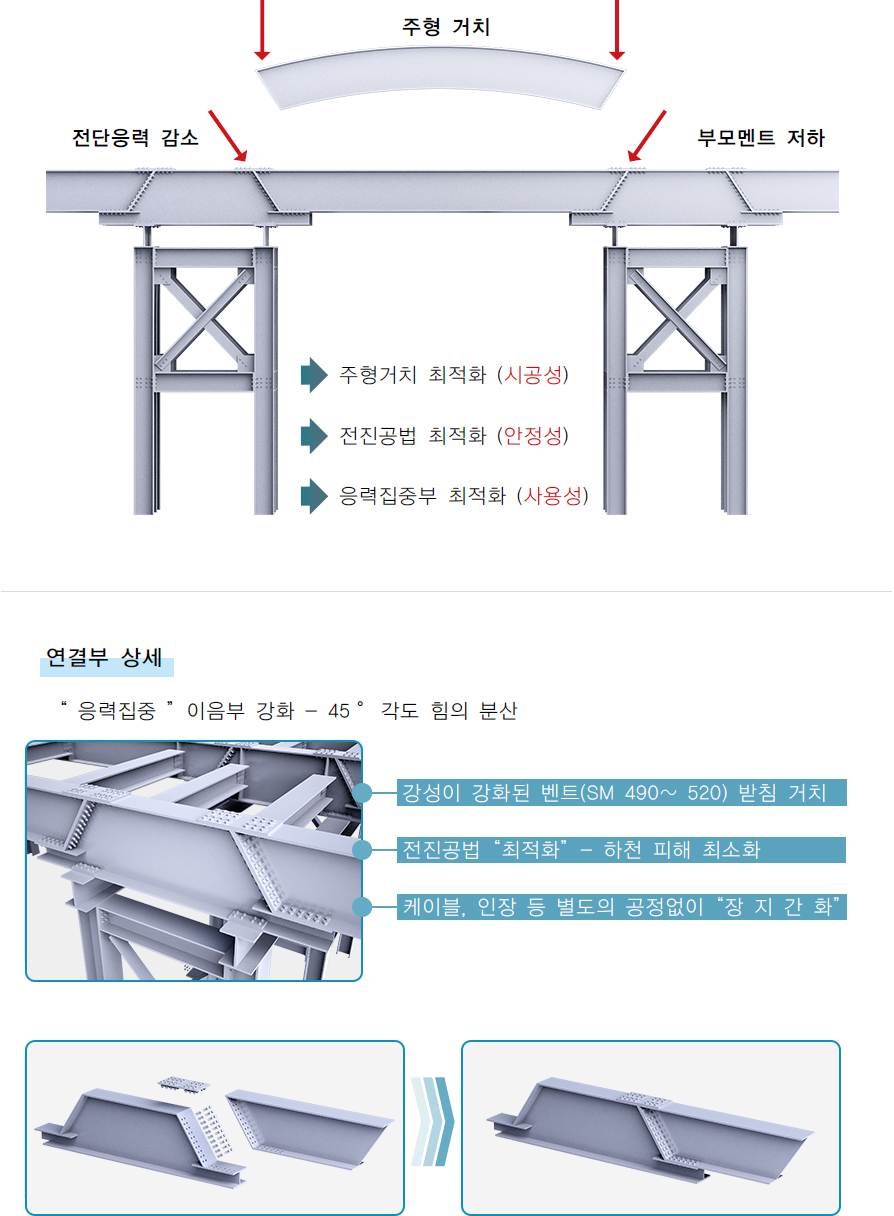

공법의 설명

• 주형거치 최적화 (시공성)

  - 크레인작업에 있어서 안정감 있고 안전한 주형 거치

• 전진공법 최적화 (안정성)

  - 가도의 설치가 불가능하고 경제성을 고려할 때 공사로 인한 하천 피해 최소

• 응력집중 최소화 (사용성)

  - 강성(SM490-SM520)을 보강하여 제작된 벤트는 부모멘트(-)를 감소시켜주며 변단면 벤트는 응력의 분산 및 감소효과를 줌 → 장지간화

• BEAM 자중에 의한 PF 적용 - 주형 거치시 자중에 의한 PF하중

시공능력 공사사례(시공팀)

공사명	발주처	공사기간	현장사진
명암천 개선공사 중 가설교량 (충청남도 논산시)	충청남도	2007년 06월
경부고속철도 13공구 쌍수터널 공사용 가설교량 (울산광역시 울주군)	한국고속철도건설공단	2007년 08월
회룡천 생태하천 조성사업 중 가설교량 (경기도 의정부시)	경기도 의정부시	2007년 11월
미호천 정비공사 중 공단 가설교량 (충청남도 연기군)	충청남도	2007년 11월
울산광역시 모듈화 일반산업단지 조성 공사중 공장부지 축조 가설교량 (울산광역시 북구)	울산광역시	2008년 06월
평창군 긴급 피해복구 공사 중 개수 가설교량 (강원도 평창군)	강원도 평창군	2008년 09월
좌광천변 친수공간 및 자연생태 학습장 조성사업 중 덕산가설교량 (부산광역시 기장군)	부산광역시 기장군	2009년 04월
좌광천변 친수공간 및 자연생태 학습장 조성사업 중 덕산가설교량 (부산광역시 기장군)	부산광역시 기장군	2009년 05월
경인아라뱃길 조성사업 2공구 중 시천3 가설교량 (인천광역시 서구)	수자원공사	2009년 11월
경인아라뱃길 조성사업 2공구 중 시천5 가설교량 (인천광역시 서구)	수자원공사	2010년 03월
월선교 개축공사 중 가설교량 (전라남도 무안군)	전라남도	2012년 12월
연호 소하천 정비공사 중 연호가설교량 (전라남도 해남군)	전라남도 해남군	2012년 12월
영산강 강변도로 2공구 개설공사 중 함평천 가설교량 (전라남도 함평군)	전라남도	2013년 02월
낙동강 살리기 4공구 중 가설교량 (부산광역시 강서구)	부산광역시 강서구	2015년 02월
논산 가동육교 가설교량 (충청남도 논산시)	충청남도 논산시	2015년 09월
아산 신사중학교 앞 보도육교 가설교량 (충청남도 아산시)	충청남도 아산시	2016년 01월
